3) 數據內容

采用十進制BCD碼，高位數據在前，濕度1byte，溫度2byte，校驗和1byte，總共4byte 32個數據BIT。

數據格式: 4bit濕度十位+4bit濕度個位+4bit溫度符號（最高bit為符號位）+4bit溫度十位+4bit溫度個位+4bit溫度十分位+8bit校驗和；濕度無效時數據位0xFF,溫度無效時數據為0xFFFF。

校驗和數據等于“濕度和溫度數據byte相加”所得結果的末8位。

例如：濕度=56%；溫度=23.4℃

      濕度=0x56=0101 0110b;

      溫度=0x0234=0000 0010 0011 0100b

      校驗和=0x56+0x02+0x34=0x8C=1000 1100b

      32bit數據=01010110 00000010 00110100 10001100

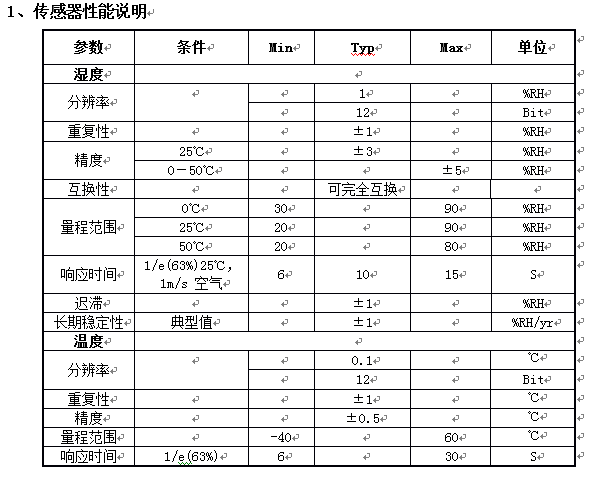

5、測量分辨率

7、應用信息

1) 工作與貯存條件

超出建議的工作范圍可能導致高達3%RH的臨時性漂移信號。返回正常工作條后，傳感器會緩慢地向校準狀態恢復。要加速恢復進程/可參閱7.3小節的“恢復處理”。在非正常工作條件下長時間使用會加速產品的老化過程。

2) 暴露在化學物質中

電阻式濕度傳感器的感應層會受到化學蒸汽的干擾，化學物質在感應層中的擴散可能導致測量值漂移和靈敏度下降。在一個純凈的環境中，污染物質會緩慢地釋放出去。下文所述的恢復處理將加速實現這一過程。高濃度的化學污染會導致傳感器感應層的徹底損壞。

3) 恢復處理

置于極限工作條件下或化學蒸汽中的傳感器，通過如下處理程序，可使其恢復到校準時的狀態。在50-60℃和< 10%RH的濕度條件下保持2小時（烘干）；隨后在20-30℃和>70%RH的濕度條件下保持5小時以上。

4) 溫度影響

氣體的相對濕度，在很大程度上依賴于溫度。因此在測量濕度時，應盡可能保證濕度傳感器在同一溫度下工作。如果與釋放熱量的電子元件共用一個印刷線路板，在安裝時應盡可能將SDHT10遠離電子元件，并安裝在熱源下方，同時保持外殼的良好通風。為降低熱傳導，SDHT10與印刷電路板其它部分的銅鍍層應盡可能最小，并在兩者之間留出一道縫隙。

注意：

?  光線長時間暴露在太陽光下或強烈的紫外線輻射中，會使性能降低。

?  配線注意事項DATA信號線材質量會影響通訊距離和通訊質量,推薦使用高質量屏蔽線。
