產品名稱： 二氧化碳傳感器
規格型號： MC8
紅外非分散吸收（NDIR）氣體傳感器的工作原理是根據不同氣體分子對于近紅外光譜的吸收特性，
通過氣體濃度與吸收強度關系（朗伯-比爾定律）分析計算并確定氣體的濃度。CO2、CO 等由異種
原子構成的分子在紅外線波長區域具有吸收光譜，其吸收強度遵循郎伯-比爾定律。當對應某一氣體
特征吸收波長的光波通過被測氣體時，其強度將明顯減弱，強度衰減程度與該氣體濃度有關，兩者之
間的關系遵守朗伯-比爾定律。
基本數學模型如下：大部分有機和無機多原子分子氣體在紅外區有特定吸收波長。當紅外光通過時，這些
氣體分子對特定波長的透過光強可由朗伯-比爾定律表示：I＝I0e-kpl ，吸收光強 i 可表示為：i=I0-I= I0 (1- e-kpl) 。
式中，I0 為入射光強；I 為透過光強；l 為氣體介質厚度，p 為氣體濃度，k 為吸收系數。
如表 1 所示
表 1 傳感器技術指標
|
參數 |
指標 |
單位 |
|
量程范圍 |
400~5000 |
ppm |
|
分辨率 |
1 |
ppm |
|
精度 |
±（50ppm+5% *讀數） |
|
|
響應時間 T90 |
<120 |
秒 |
|
數據更新時間 |
<3（標準 1s） |
秒 |
|
預熱時間 |
<25s（可操作） <2min（90%精度） <10min（最大精度） |
|
|
直流供電電壓 |
Typ:5.0 Min:4.5 Max: 5.5 |
伏特（V） |
|
工作電流 |
峰值 150 平均70 |
毫安（mA） |
|
數據接口電平 |
L <0.8 @3.3 H >2.7@3.3 |
伏特（V） |
|
工作溫度范圍 |
-10~+50 |
攝氏度（℃） |
|
工作濕度范圍 |
0~85% 無凝結 |
|
|
儲存溫度范圍 |
-40~+75 |
攝氏度（℃） |
|
平均無故障時間 |
10 |
年（Y） |
|

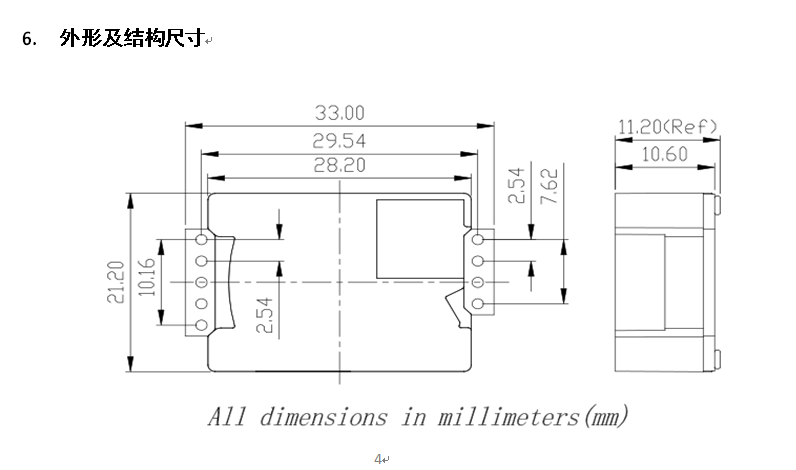

最大尺寸* |
33×21×11 |
毫米 |
|
針腳間距 |
2.54 |
毫米 |
注：最大尺寸不包括針腳長度。
